5Z高精密微型旋转轴中空平台

IP65防护:具防水等级,适用于湿式较高环境
高刚性,高扭矩:合金钢外壳及大模楼齿根设计,最适用于大惯量负载的旋转需求
高精度:齿轮达JIS 0级要求(齿轮几何公差≤0.002mm)超低背隙
高传导效率:齿轮以螺旋导程设计,以滑动方式转动传动效率达96%
超低噪音:1500rpm运转噪音值小于50db
寿命长:使用高硬度、高密度齿轮材料,精度寿命佳。

现货供应,支持定制,批发价格,全国包邮,欢迎咨询!

0

热门推荐

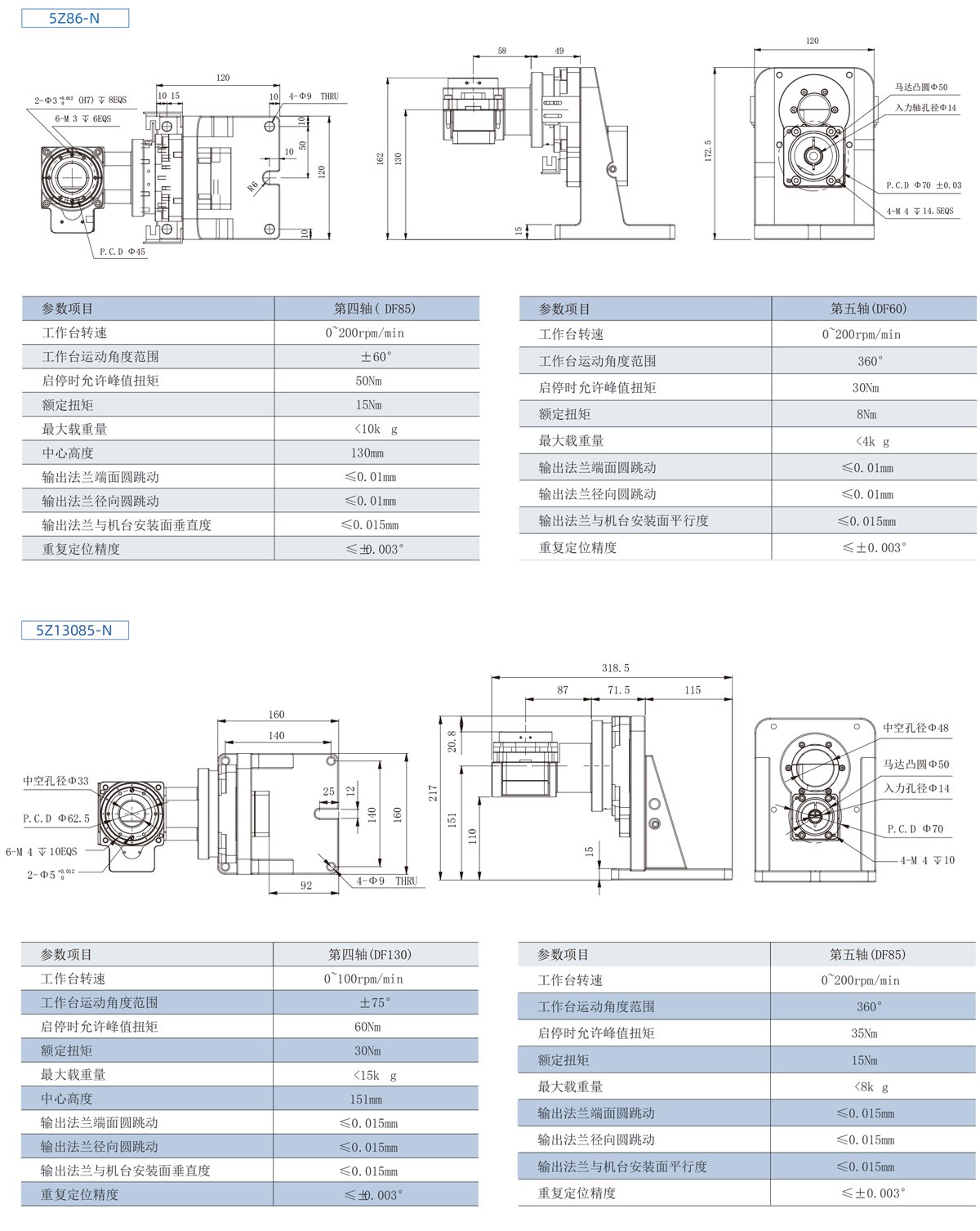

5Z86-N 技术参数


参数项目

第四轴( DF85)

第五轴(DF60)

工作台转速

0~200rpm/min
0~200rpm/min

工作台运动角度范围

±60°
360°

启停时允许峰值扭矩

50N.m
30N.m

额定扭矩

15N.m
8N.m

最大载重量

<10kg
<4kg

中心高度

130mm

输出法兰端面圆跳动

≤0.01mm
≤0.01mm

输出法兰径向圆跳动

≤0.01mm
≤0.01mm

输出法兰与机台安装面垂直度

≤0.015mm
输出法兰与机台安装面平行度
≤0.015mm

重复定位精度

≤±0.003°
≤±0.003°


5Z13085-N 技术参数


参数项目

第四轴( DF130)

第五轴(DF85)

工作台转速

0~100rpm/min
0~200rpm/min

工作台运动角度范围

±75°
360°

启停时允许峰值扭矩

60N.m
35N.m

额定扭矩

30N.m
15N.m

最大载重量

<15kg
<8kg

中心高度

151mm

输出法兰端面圆跳动

≤0.015mm
≤0.015mm

输出法兰径向圆跳动

≤0.015mm
≤0.015mm

输出法兰与机台安装面垂直度

≤0.015mm
输出法兰与机台安装面平行度
≤0.015mm

重复定位精度

≤±0.003°
≤±0.003°


★ 相关2D,3D图纸请联系深圳市蚂蚁电机有限公司销售人员。
