HR高精密直角转向器

IP65防护:具防水等级,适用于湿式较高环境
高刚性,高扭矩:合金钢外壳及大模楼齿根设计,最适用于大惯量负载的旋转需求
高精度:齿轮达JIS 0级要求(齿轮几何公差≤0.002mm)超低背隙
高传导效率:齿轮以螺旋导程设计,以滑动方式转动传动效率达96%
超低噪音:1500rpm运转噪音值小于50db
寿命长:使用高硬度、高密度齿轮材料,精度寿命佳。

现货供应,支持定制,批发价格,全国包邮,欢迎咨询!

0

热门推荐

命名规则

HRD
42
02
14
-
50
转向器系列
规格
减速比
输入轴直径
输入安装孔距
HRD(实心轴)
HRK(空心轴)
HRDS(双实心轴)
HRKS(双空心轴)
42/60/90/120
01/02/03/05/其他
14=14mm
50=50mm

HR高精密直角转向器

技术参数



产品型号

单位

HR□42

HR□60

HR□90

HR□120

比数

I

1:1/1:2/1:3/1:5

1:1/1:2/1:3/1:5

1:1/1:2/1:3/1:5

1:1/1:2/1:3/1:5

额定输出扭矩T 2N

N.m

14

22

45

95

最大出力矩T 2Not

N.m

42

65

130

200

额定转速n 1n

rpm

1500

1500

1500

1500

最大转速n 1B

rpm

2000

2000

2000

2000

回程间隙jt

arcmin

8

8

8

8

容许径向力 F 2RB

N

300

500

900

1800

容许轴向力 F 2AB

N

150

200

480

1100

转动惯量J 1

Kg.cm2

0.025

0.07

0.07

0.12

工作效率N

%

95%

95%

95%

95%

使用寿命Lh

h

≥20000

≥20000

≥20000

≥20000

使用温度T

-15℃~90℃

-15℃~90℃

-15℃~90℃

-15℃~90℃

噪音值

Db

≤65

≤65

≤66

≤66

润滑

Lub

合成润滑油脂

合成润滑油脂

合成润滑油脂

合成润滑油脂

保护等级

PC

IP65

IP65

IP65

IP65

安装方向

MP

任意方向

任意方向

任意方向

任意方向

重量

kg

0.7

1.3

4.0

8.5

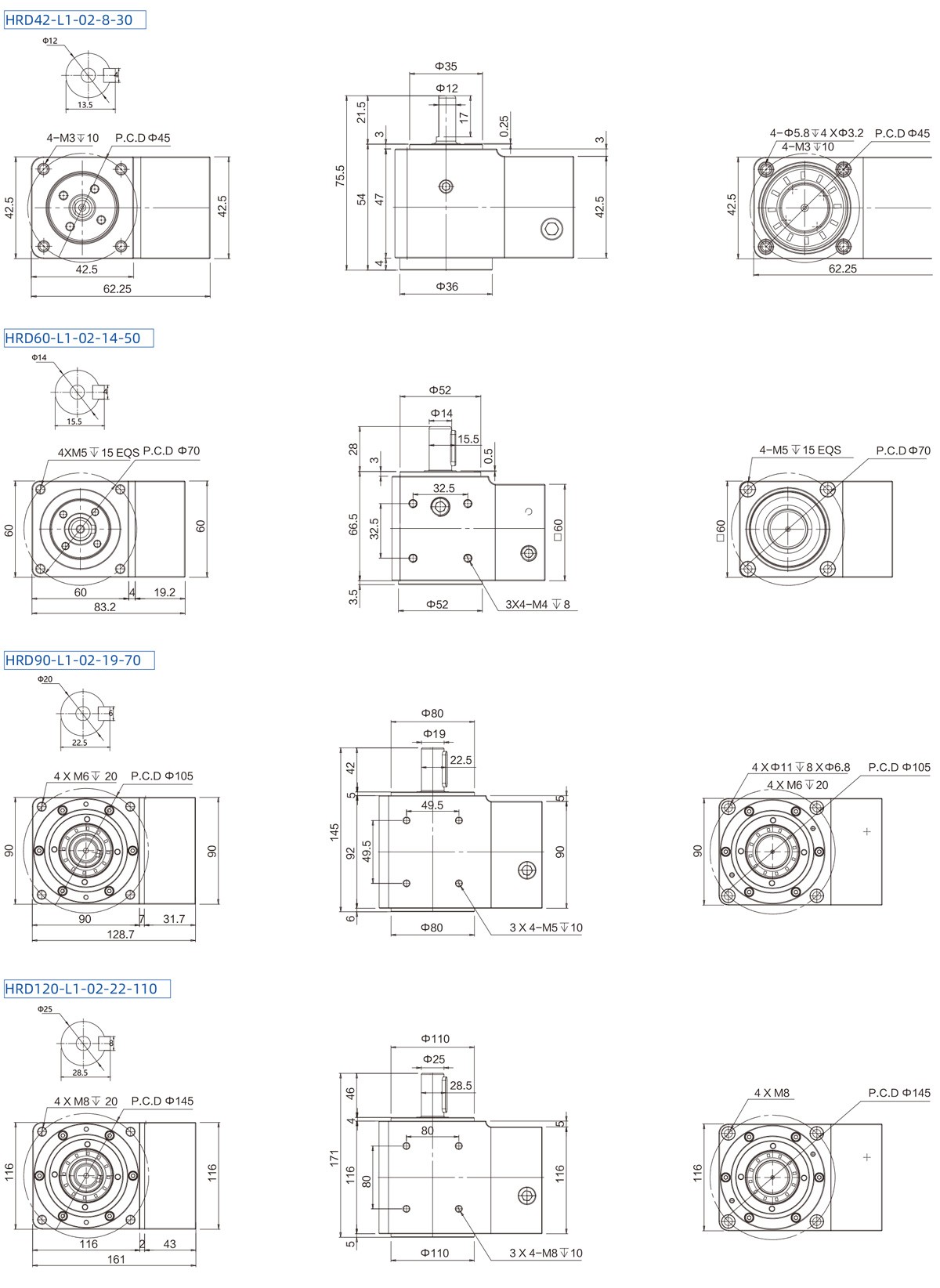

★ 相关2D,3D图纸请联系深圳市蚂蚁电机有限公司销售人员。
