JH加强型高精密中空旋转平台

IP65防护:具防水等级,适用于湿式较高环境
高刚性,高扭矩:合金钢外壳及大模楼齿根设计,最适用于大惯量负载的旋转需求
高精度:齿轮达JIS 0级要求(齿轮几何公差≤0.002mm)超低背隙
高传导效率:齿轮以螺旋导程设计,以滑动方式转动传动效率达96%
超低噪音:1500rpm运转噪音值小于50db
寿命长:使用高硬度、高密度齿轮材料,精度寿命佳。

现货供应,支持定制,批发价格,全国包邮,欢迎咨询!

0

热门推荐

命名规则

JH
60
K
05
-
N
旋转平台系列
规格
电机外径
减速比
选配
DF:标准系列
JH:加强系列
60/100/130/200

K:行星减速机
T:直角减速机
R:HR换向器
无:标准

05/8/10/其他
N:伺服电机
B:步进电机
S:闭环步进电机

技术参数


产品型号

单位

JH60

JH100

JH130

JH200

减速比


5

8

10

10

匹配伺服马达

W

100

400

400

750

轴承结构


深沟滚珠+止推滚珠轴承

圆锥滚子轴承

圆锥滚子轴承

圆锥滚子轴承

容许转矩

N.M

5

48

50

90

转动惯量

kg.m2

4500×10-7

68540×10-7

110725×10-7

876410×10-7

容许盘面输出转速

r/min

200

200

200

200

容许惯性力矩负荷

N.M

9

76

85

145

容许轴向负载

N

200

900

1800

3700

重负定位精度

arc-sec

±5

±5

±5

±5

定位精度

arc-min

±0.5

±0.5

±0.5

±0.5

旋转平台面偏差(平面跳动)

mm

±0.01

±0.01

±0.01

±0.01

旋转平台同心度

mm

±0.01

±0.01

±0.01

±0.01

旋转平台平行度

mm

±0.015

±0.015

±0.015

±0.015

精度寿命

h

25000

25000

25000

25000

防护等级


IP40

IP40

IP40

IP40

质量

kg

0.74/0.92

2.76

4.56

12

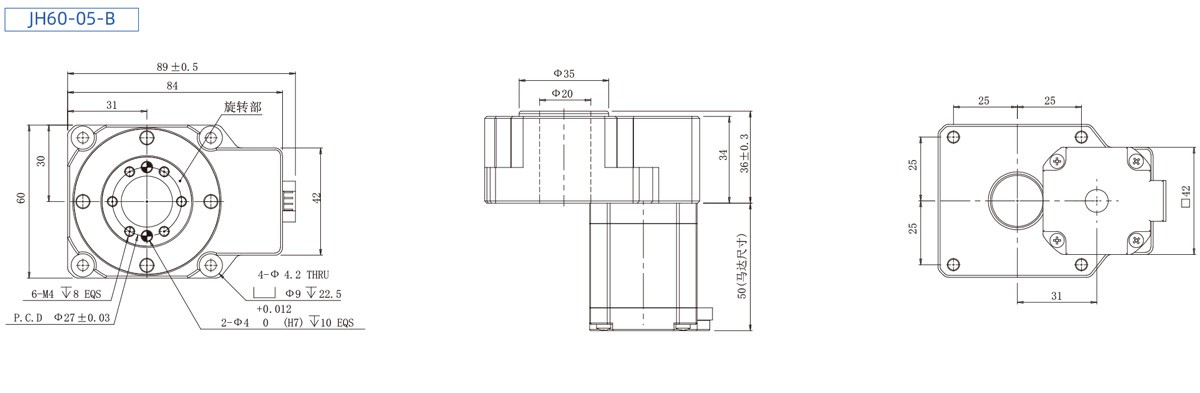

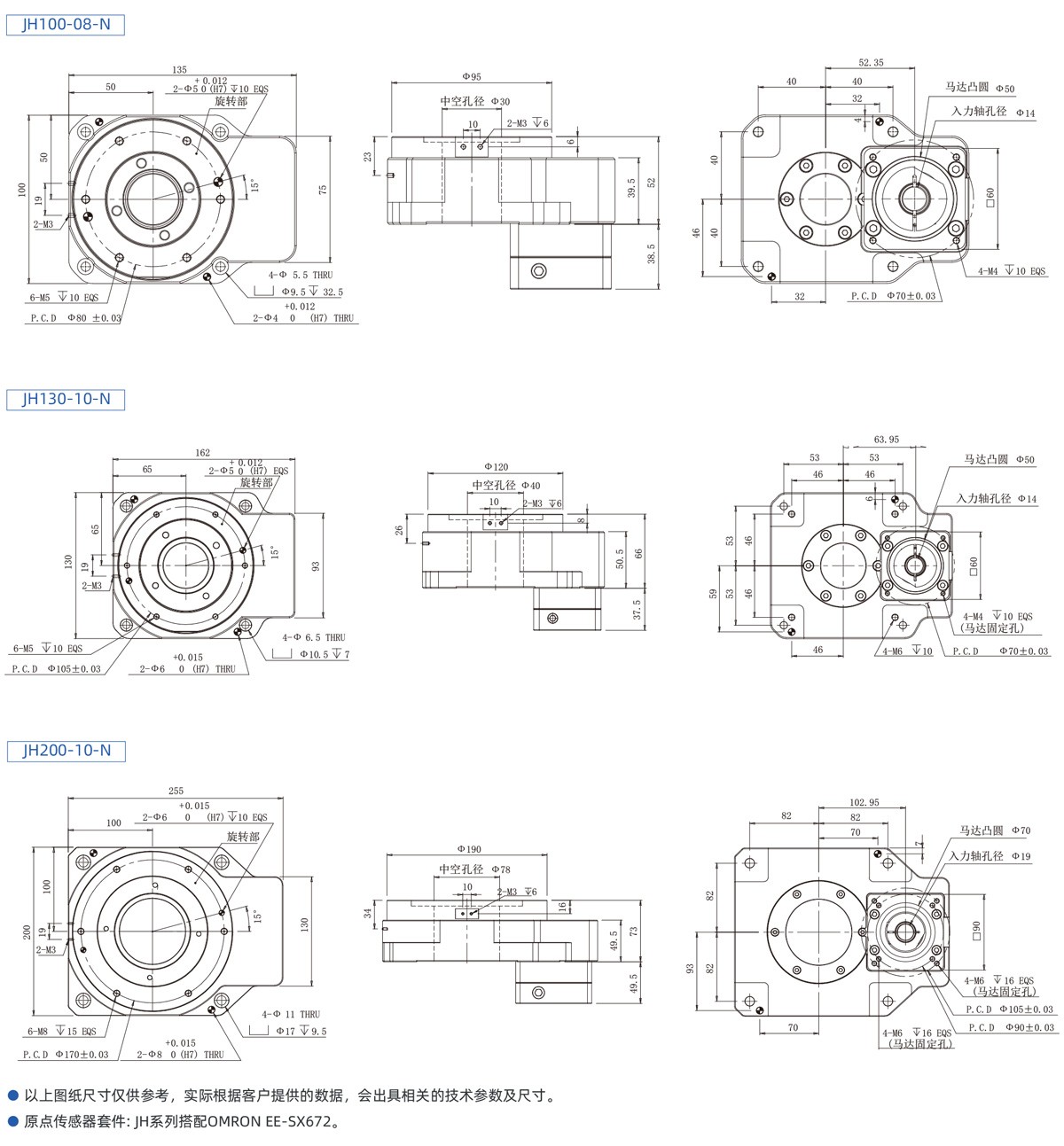

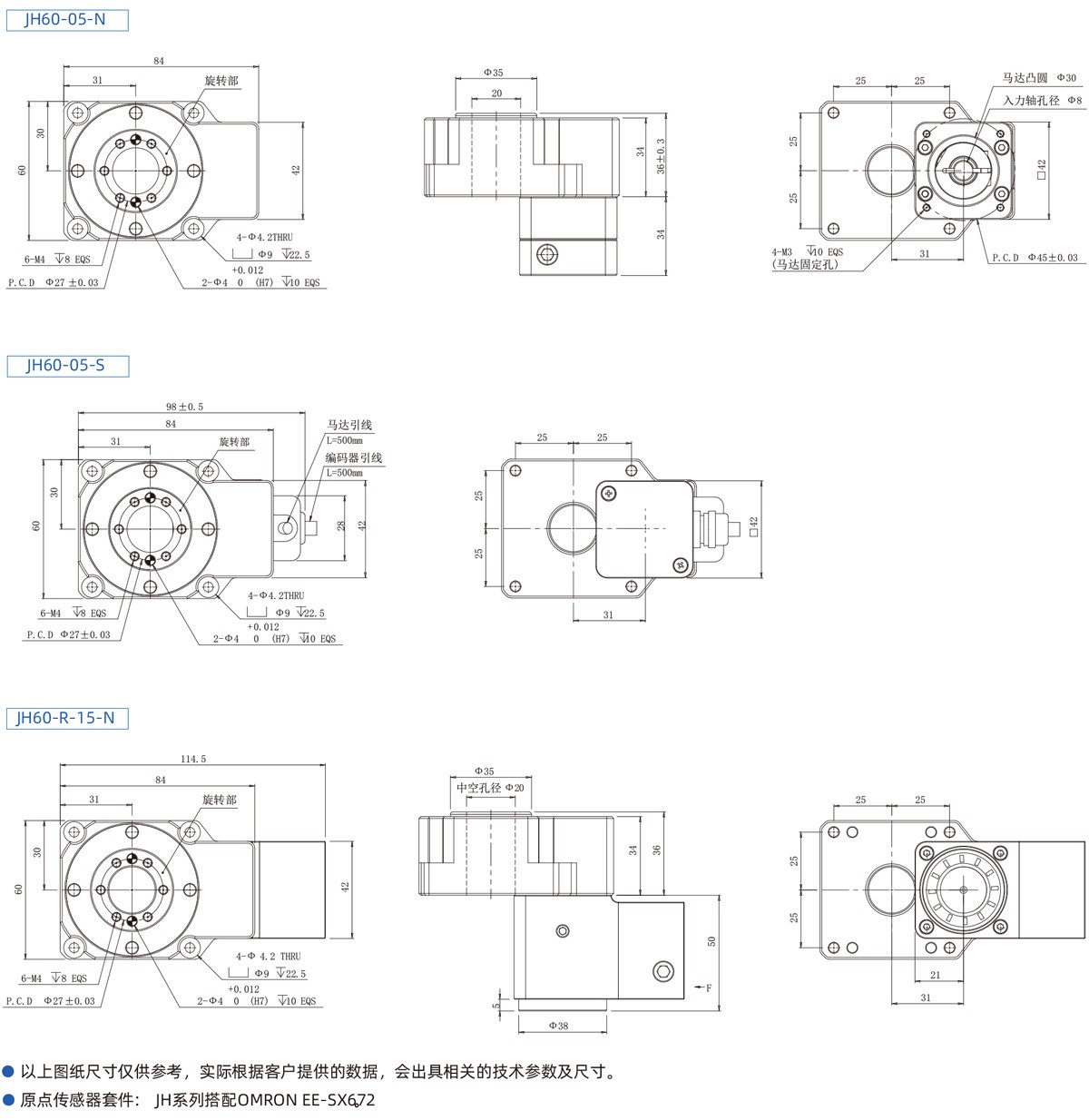

★ 相关2D,3D图纸请联系深圳市蚂蚁电机有限公司销售人员。


中空旋转平台系统构成 伺服驱动


中空旋转平台系统构成 伺服驱动


伺服驱动类型 马达安装说明


伺服驱动类型 马达安装说明
