MTT直角高精密中空旋转平台

IP65防护:具防水等级,适用于湿式较高环境
高刚性,高扭矩:合金钢外壳及大模楼齿根设计,最适用于大惯量负载的旋转需求
高精度:齿轮达JIS 0级要求(齿轮几何公差≤0.002mm)超低背隙
高传导效率:齿轮以螺旋导程设计,以滑动方式转动传动效率达96%
超低噪音:1500rpm运转噪音值小于50db
寿命长:使用高硬度、高密度齿轮材料,精度寿命佳。
0

热门推荐

命名规则

JH
60
K
05
-
N
旋转平台系列
规格
电机外径
减速比
选配
DF:标准系列
JH:加强系列
60/100/130/200

K:行星减速机
T:直角减速机
R:HR换向器
无:标准

05/8/10/其他
N:伺服电机
B:步进电机
S:闭环步进电机

技术参数


产品型号

单位

MTT42

MTT90

MTT130

MTT200

减速比


3

3

3

5

匹配伺服马达

W

100

100

400

750

轴承结构


圆锥滚子轴承

圆锥滚子轴承

圆锥滚子轴承

圆锥滚子轴承

容许转矩

N.M

14

35

60

100

转动惯量

kg.m2

3610×10 − 7

68540×10 -7

110725×10 -7

876410×10 -7

容许输入转速

r/min

2500

2500

2500

2500

容许惯性力矩负荷

N.M

20

76

90

160

容许轴向负载

N

250

1000

2000

4000

重负定位精度

arc-sec

±5

±5

±5

±5

定位精度

arc-min

±0.5

±0.5

±0.5

±0.5

旋转平台面偏差(平面跳动)

mm

±0.01

±0.01

±0.01

±0.01

旋转平台同心度

mm

±0.01

±0.01

±0.01

±0.01

旋转平台平行度

mm

±0.02

±0.015

±0.015

±0.015

精度寿命

h

25000

25000

25000

25000

防护等级


IP 40

IP 40

IP 40

IP 40

质量

kg

1.2

3.3

6.5

18

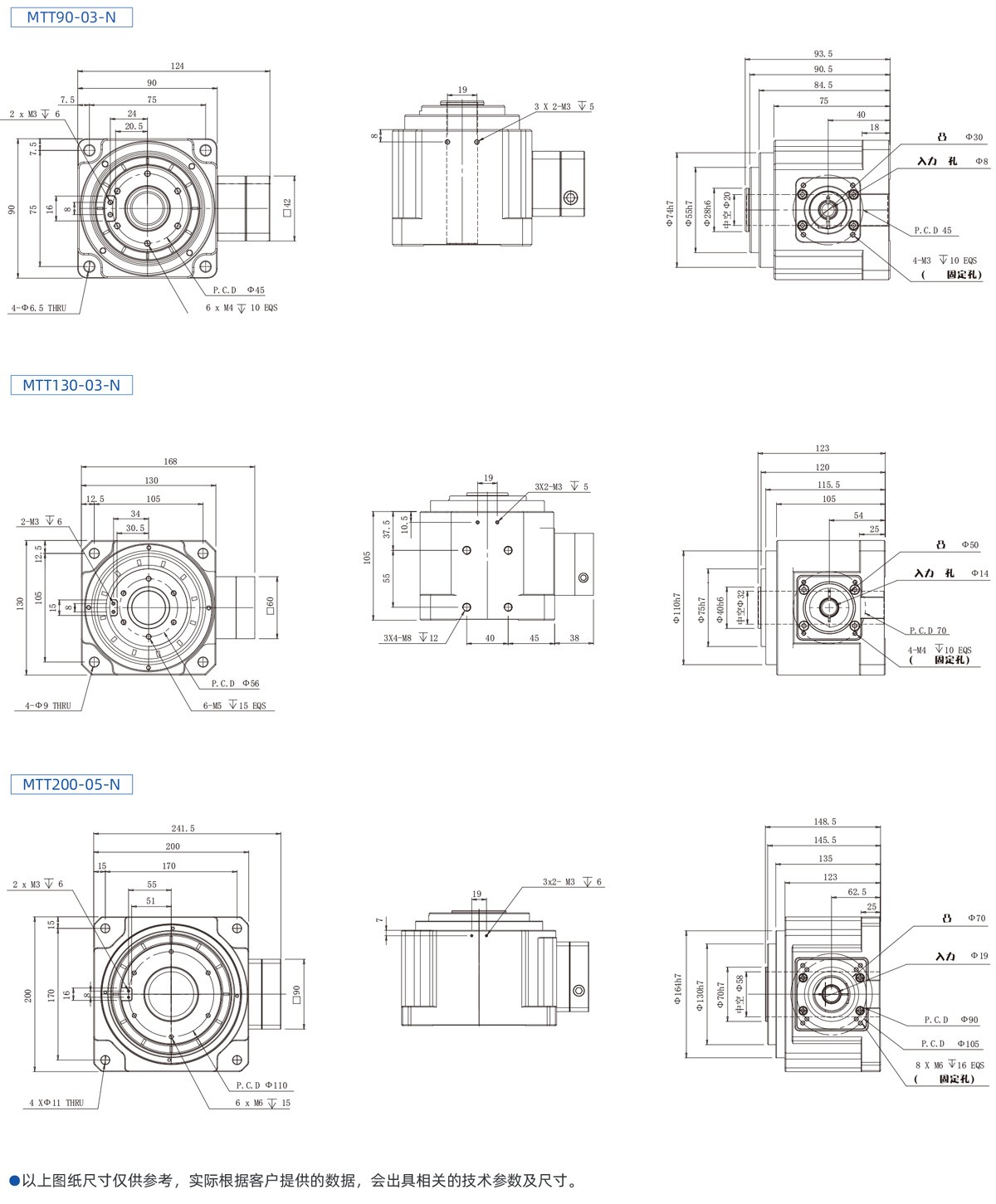

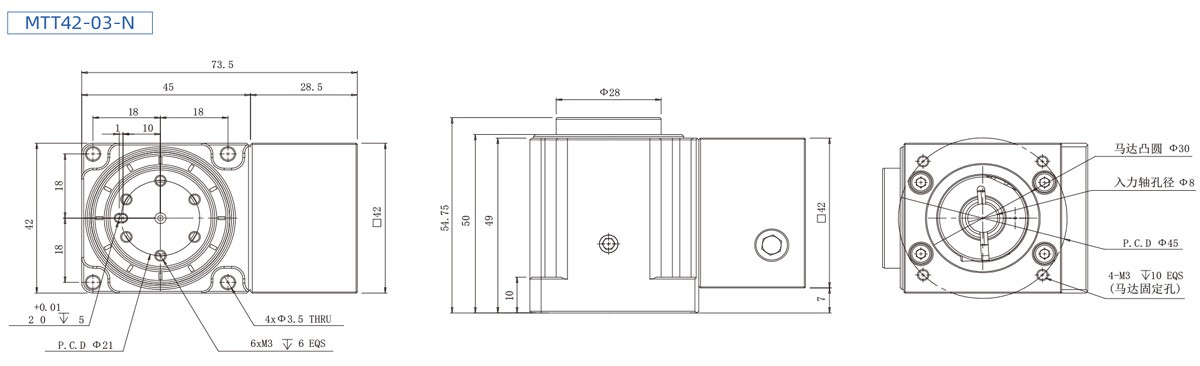

★ 相关2D,3D图纸请联系深圳市蚂蚁电机有限公司销售人员。
