ABR90直角行星减速机

产品特点:

1、全一体化设计,双支撑笼式行星架结构,拥有高可靠度,可适应频繁正反转。

2、直齿/斜齿传动,传动更平稳,更大的承载能力。

3、低回程间隙,精度高达1弧分,定位更准确。

4、特殊转架结构,可以承载更大的径向力和轴向力。

5、螺旋伞齿换向机构,可实现直角输出。

6、螺旋伞齿采用渗碳处理,硬度达到HRC58-62,耐磨性优。

规格尺寸  90

速比范围  3~1000比

精度范围  1~3弧分(P1级) 3~5弧分(P2级)

适用范围:适用于全球任何厂商所制造的驱动产品连接,如:松下、安川、三菱、西门子、台达、汇川、禾川、信捷、朱氏蚂蚁等交直流伺服电机、步进电机的减速传动。

现货供应,支持定制,批发价格,全国包邮,欢迎咨询!

0

热门推荐

命名规则


ABR
90
-
010
P1
-
XX
产品系列
外径

减速比
精度等级
非标参数
ABR系列直角行星减速机
90:90mm

一级传动:3、4、5、7、10
二级传动:9、12、15、16、20、25、28、30、35、40、50、70、100
P1:精密背隙
P2:标准背隙
自定义代号


技术参数


项目
单位
速比
级数
ABR60
ABR90
ABR120
ABR142
额定输出扭矩
N.m
3
1级
135
245
490
4
46.32
162
320
650
5
46.32
162
320
650
7
38.90
130
232
520
10
18.50
72
165
320
9
2级
115
245
490
12
27.80
162
245
490
15
27.80
162
245
650
16
27.80
162
245
650
20
46.32
162
320
650
25
46.32
162
320
650
28
46.32
162
320
650
30
135
245
490
35
46.32
162
320
650
40
46.32
162
320
650
50
46.32
162
320
650
70
38.90
130
232
520
100
18.50
72
165
320
64
3级
46.32
162
320
650
80
46.32
162
320
650
100
46.32
162
320
650
150
46.32
162
320
650
200
46.32
162
320
650
250
46.32
162
320
650
350
46.32
162
320
650
400
46.32
162
320
650
500
46.32
162
320
650
700
38.90
130
232
520
1000
18.50
72
165
320
最大额定扭矩
N.m
2倍额定输出扭矩
最大径向力
1550
3250
6700
9400
最大轴向力
775
1625
3350
4700
满载效率
%
1级
98
2级
96
3级
94
重量
kg
1级
2.1
5.9
12.3
29.6
2级
2.5
6.9
14.3
33.7
3级
2.9
7.9
16.3
37.8


★ 如有其它特殊要求时,请与蚂蚁电机在线客服和技术人员联系,可根据客户要求定制。

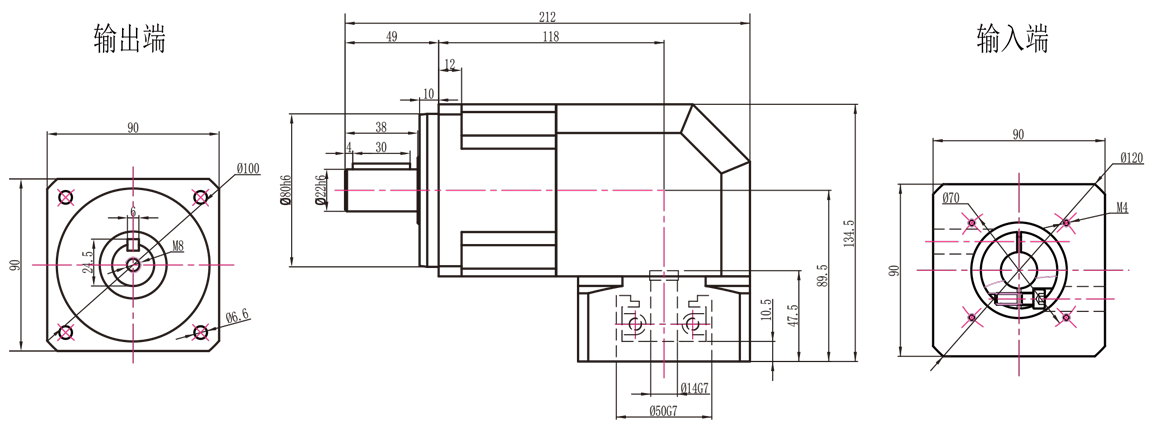

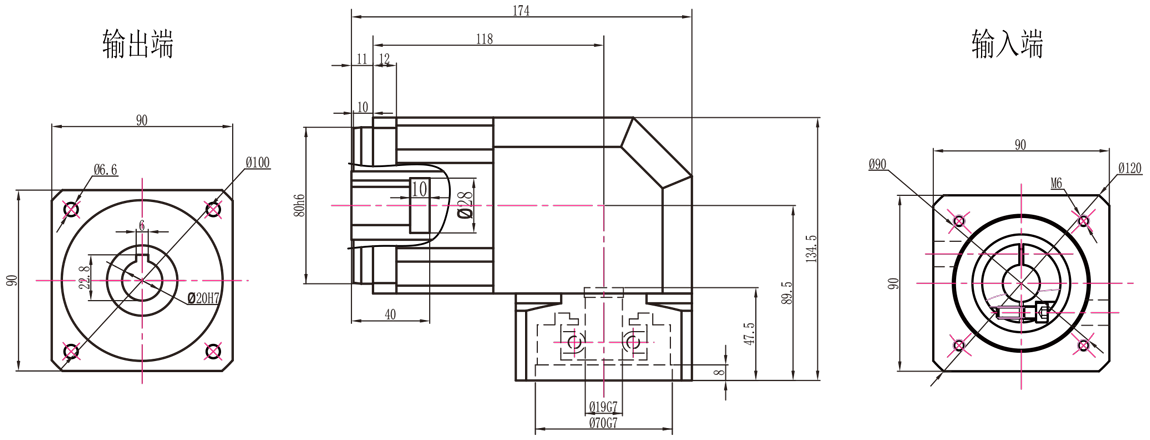

ABR90 一级外形图


ABR90 一级外形图

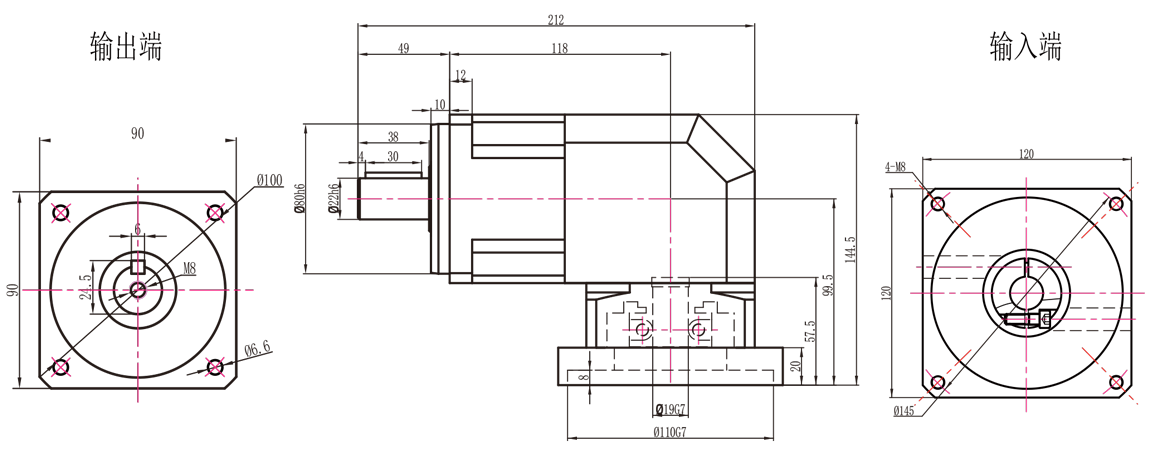

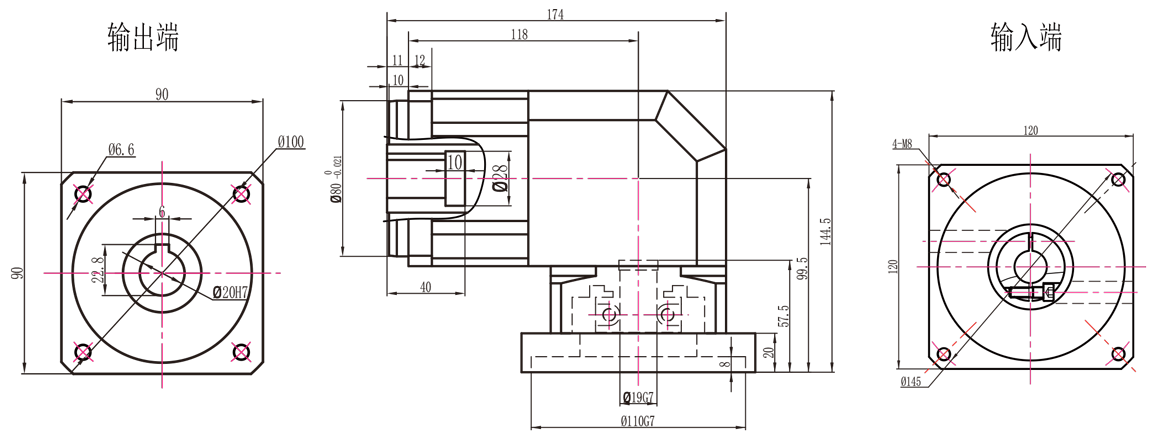

ABR90 二级外形图


ABR90 二级外形图

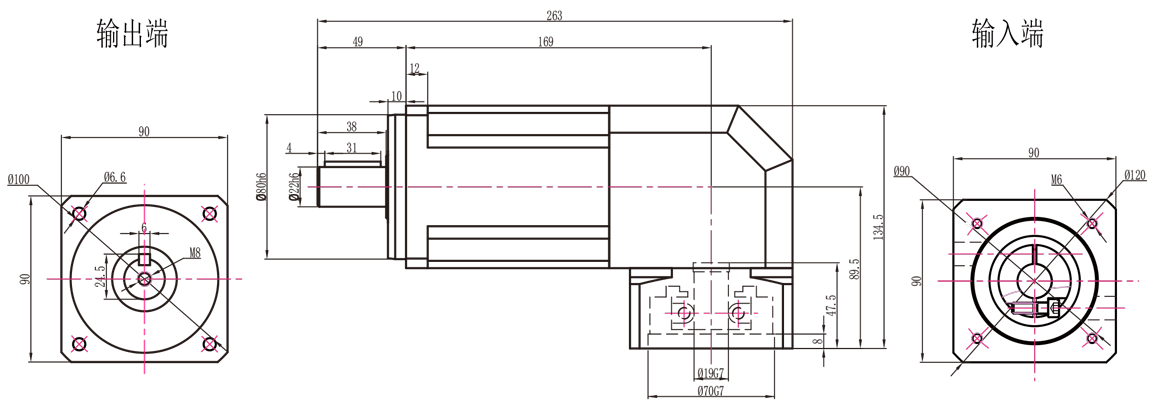

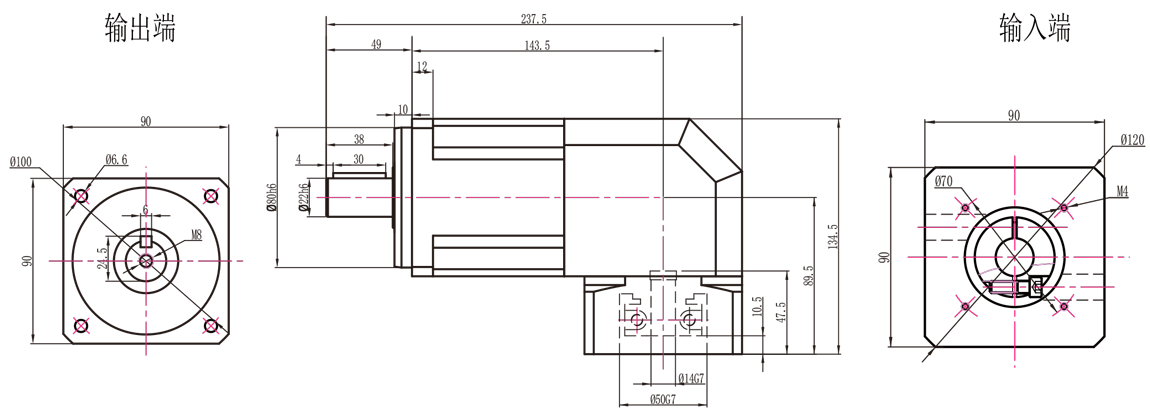

ABR90 三级外形图


ABR90 三级外形图

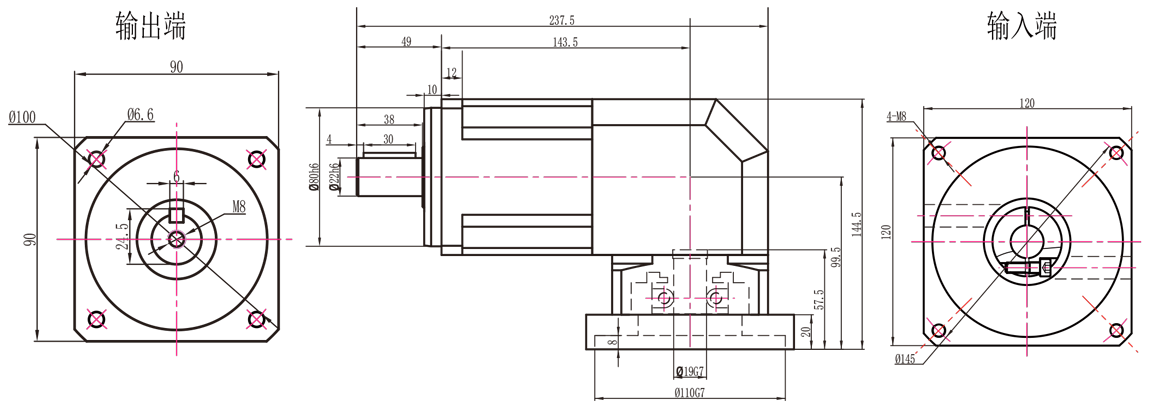

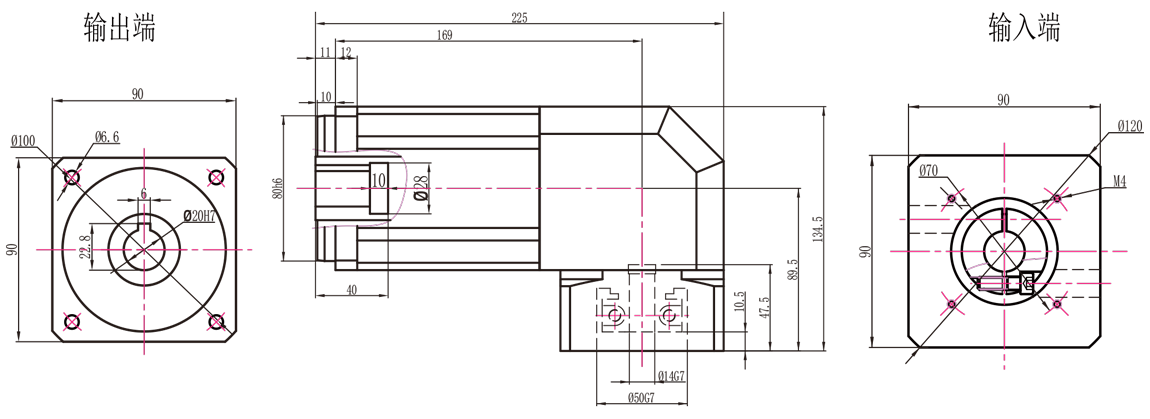

ABR90 一级孔输出外形图


ABR90 一级孔输出外形图

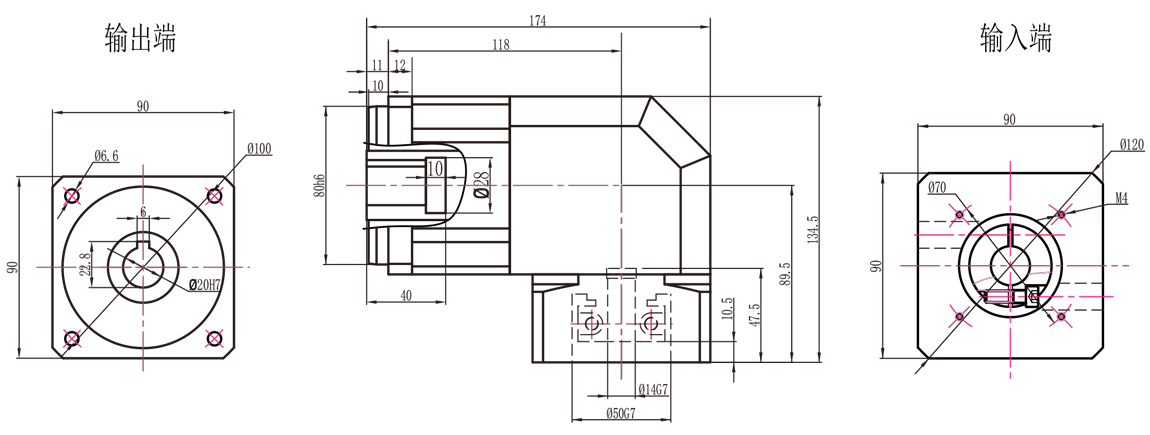

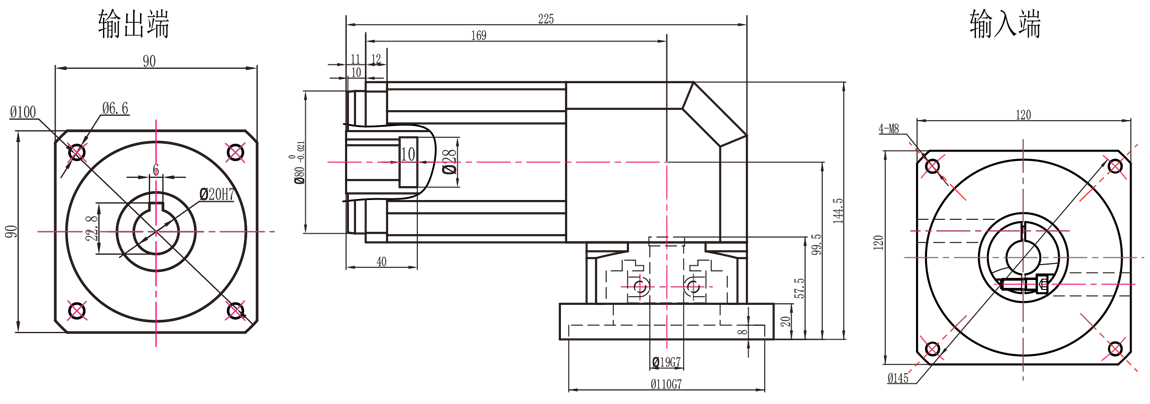

ABR90 二级孔输出外形图


ABR90 二级孔输出外形图

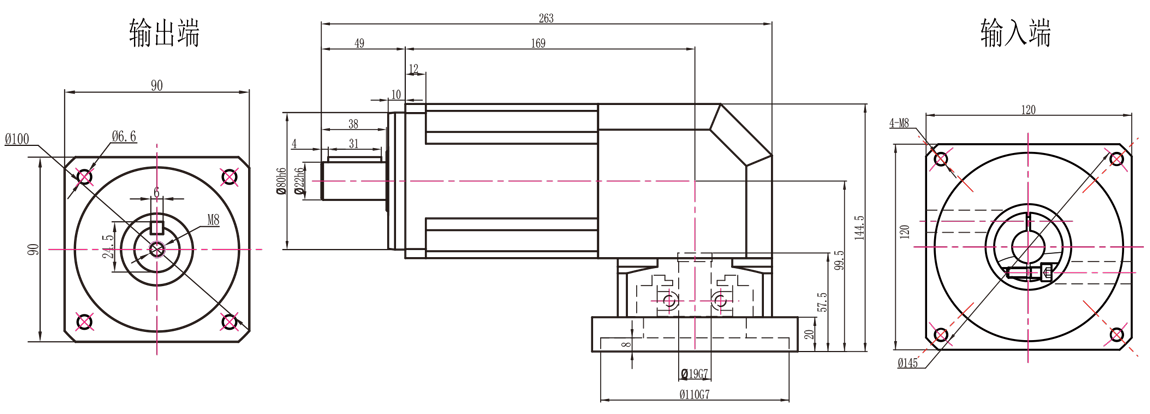

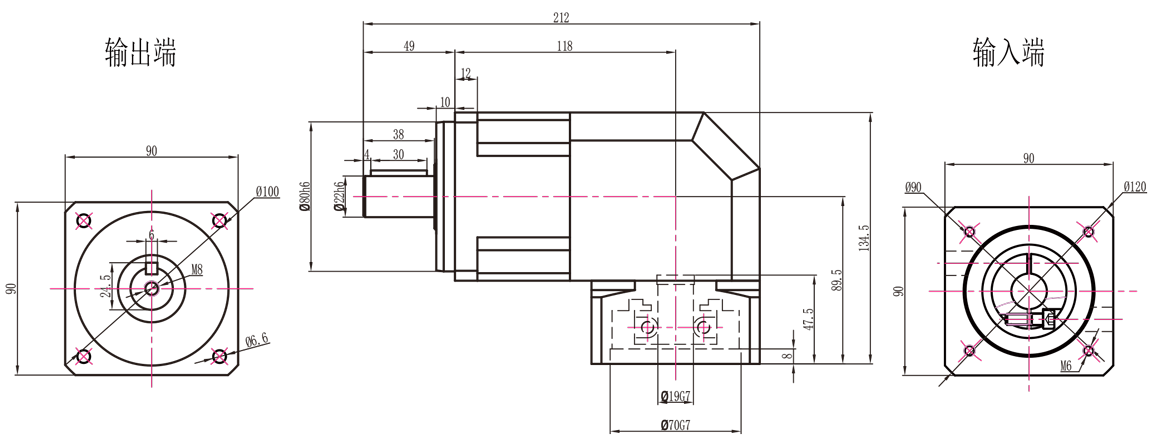

ABR90 三级孔输出外形图


ABR90 三级孔输出外形图

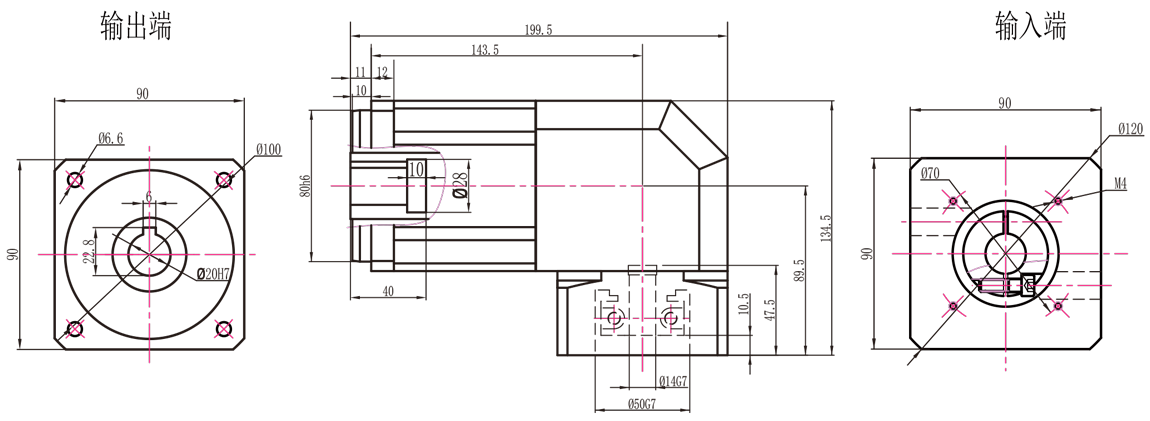

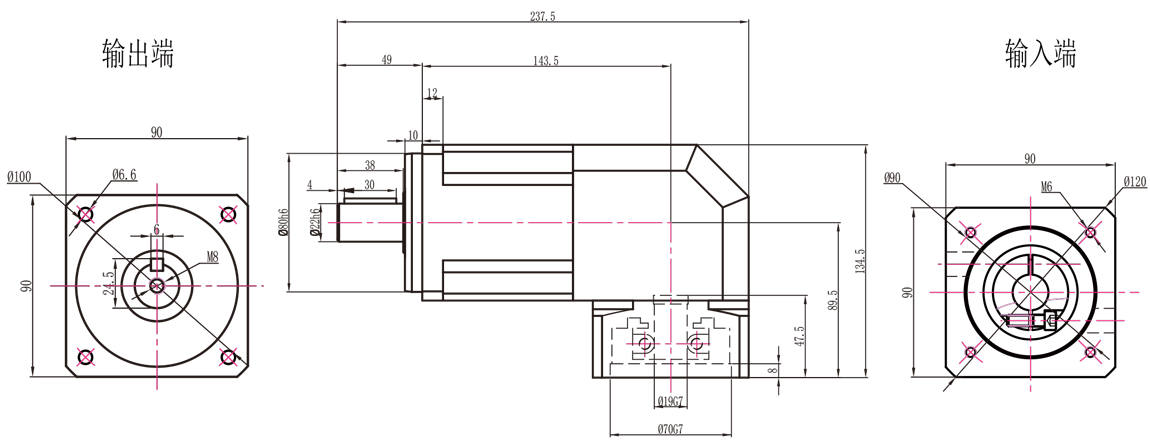

ABR90 转60一级外形图


ABR90 转60一级外形图

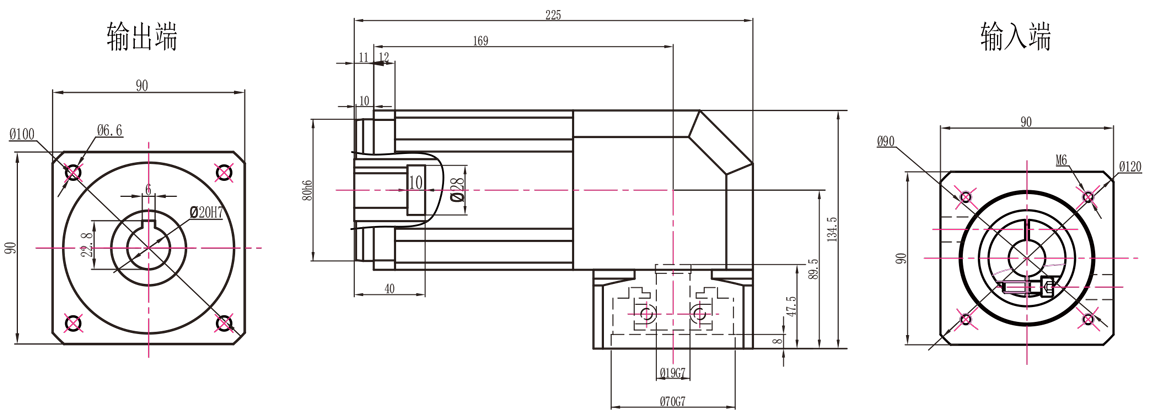

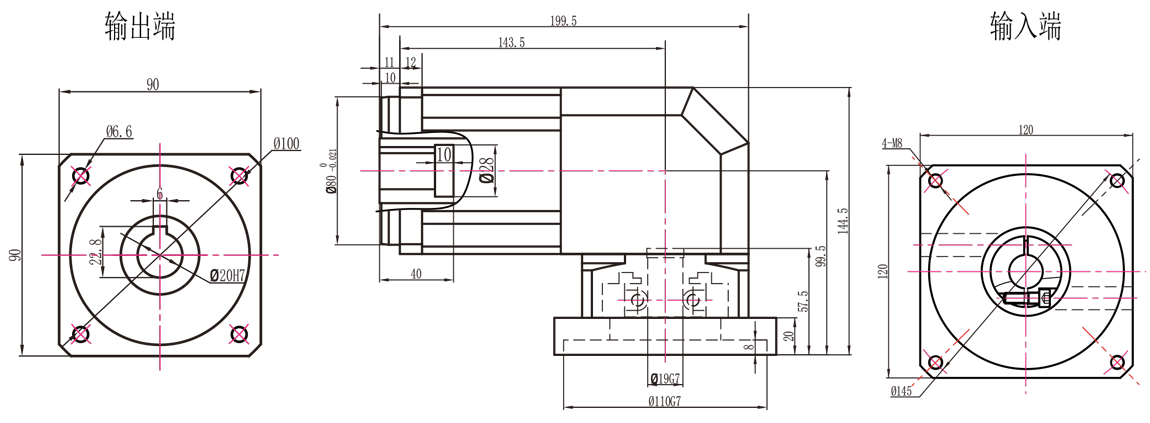

ABR90 转60二级外形图


ABR90 转60二级外形图

ABR90 转60三级外形图


ABR90 转60三级外形图

ABR90 转60一级孔输出外形图


ABR90 转60一级孔输出外形图

ABR90 转60二级孔输出外形图


ABR90 转60二级孔输出外形图

ABR90 转60三级孔输出外形图


ABR90 转60三级孔输出外形图

ABR90 转120一级外形图


ABR90 转120一级外形图

ABR90 转120二级外形图


ABR90 转120二级外形图

ABR90 转120三级外形图


ABR90 转120三级外形图

ABR90 转120一级孔输出外形图


ABR90 转120一级孔输出外形图

ABR90 转120二级孔输出外形图


ABR90 转120二级孔输出外形图

ABR90 转120三级孔输出外形图


ABR90 转120三级孔输出外形图
